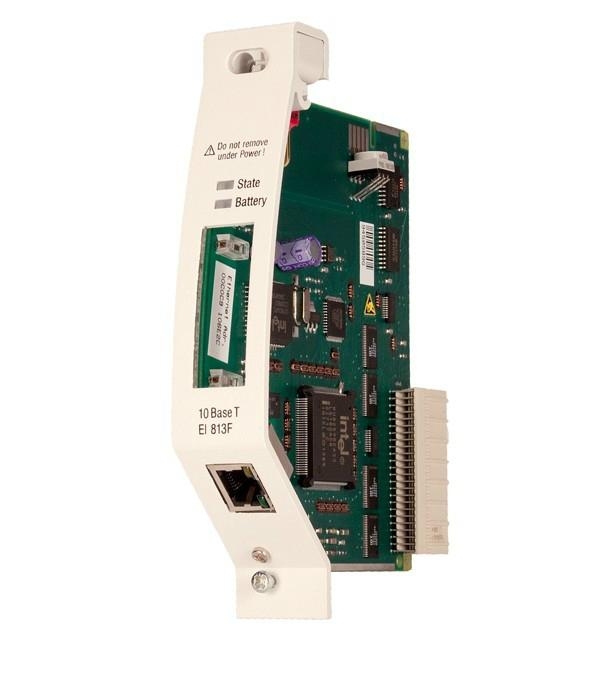

ABB EI813F 3BDH000022R1 Ethernet-Modul

Produktbeschreibung

ABB EI813F 3BDH000022R1 Ethernet-Modul auf Lager

Wichtige Parameter

Kernmerkmale und Vorteile

• Hochgeschwindigkeits- und deterministische KommunikationDas Modul bietet eine 10-Mbit/s-Ethernet-Verbindung, die speziell für den Systembus des AC 800F entwickelt wurde.Es nutzt einen dedizierten LAN-Controller mit DMA (Direct Memory Access) zur Vorverarbeitung von Netzwerkdaten, wodurch die Haupt-CPU erheblich entlastet und eine deterministische Kommunikation mit geringer Latenz gewährleistet wird..

• Einfache Integration und NetzwerkflexibilitätMit einem standardmäßigen RJ45-Anschluss kann der EI813F an jeden handelsüblichen Ethernet-Switch oder -Hub angeschlossen werden und ermöglicht so flexible Netzwerktopologien.Es unterstützt Standard-TCP/IP-Protokolle und kann zur Verbindung des Controllers mit verschiedenen Geräten von Drittanbietern über Modbus/TCP verwendet werden..

• Zuverlässiges und diagnosestarkes DesignDas Modul wurde für raue Industrieumgebungen entwickelt, bietet einen breiten Betriebstemperaturbereich und verfügt über galvanische Trennung und Überspannungsschutz am RJ45-Anschluss.Die LEDs an der Vorderseite liefern klare Echtzeit-Diagnoseinformationen zu Netzwerkverbindung, Aktivität und Modulstatus und vereinfachen so die Fehlersuche..

Typische Anwendungen

Der EI813F wird in großem Umfang in der Prozess- und Schwerindustrie eingesetzt, die auf das Freelance AC 800F-System zur Steuerung und Überwachung angewiesen sind, darunter:

• Prozessindustrie: Petrochemische, chemische und pharmazeutische Anlagen für die DCS-Netzwerkkommunikation.

• Stromerzeugung: Kessel- und Turbinensteuerungsnetze in Wärmekraftwerken.

• SchwerindustrieWasser-/Abwasseraufbereitung, Zellstoff- und Papierindustrie sowie großtechnische Produktionsanlagen wie Stahl- und Bergbauindustrie.

Häufig gestellte Fragen (FAQ)

Frage 1: Ist der EI813F mit allen ABB-Steuerungssystemen kompatibel?
A: Nein, es ist speziell für die Freiberufliche AC 800F SystemEs ist nicht kompatibel mit anderen ABB-Plattformen wie AC 800M oder AC500..

Frage 2: Mit welchen CPU-Modulen ist der EI813F kompatibel?
A: Es ist mit dem AC 800F kompatibel. PM802F Und PM803F Prozessormodule.

Frage 3: Kann der EI813F im laufenden Betrieb ausgetauscht werden (Hot-Swap)?
A: Nein. Das Entfernen oder Installieren dieses Kommunikationsmoduls bei eingeschaltetem Prozessorrack ist nicht zulässig und kann einen Systemüberwachungsfehler verursachen..

Frage 4: Welche Softwareversion wird für den EI813F benötigt?
A: Das Modul benötigt Freelance-Software Version 7.1 SP2a oder höher für eine ordnungsgemäße Treiberinitialisierung und Kommunikation.

Frage 5: Worin besteht der Hauptunterschied zwischen dem EI813F und dem EI803F?
A: Das EI813F ist ein neueres Ethernet-Modul, und die offizielle Installationsanleitung von ABB empfiehlt die Verwendung des EI 811F, EI 812F oder EI 813F für verbesserte Leistung und Funktionalität gegenüber den älteren Modellen EI 801F, 802F und 803F.

Empfohlene Modelle und verwandte Produkte

Das EI813F gehört zur Ethernet-Kommunikationsmodulfamilie von ABB für das Freelance AC 800F-System. Nachfolgend finden Sie wichtige verwandte Produkte für ähnliche oder alternative Kommunikationsanforderungen:

Das richtige Modell auswählen

• Für neue AC 800F-Projekte: Der EI813F ist die empfohlene Wahl, da sie das ältere Modell EI803F ersetzt..

• Zur SystemerweiterungDie EI813F ist die Standard-Ethernet-Schnittstelle für die Freelance AC 800F-Plattform und unterstützt industrielle Protokolle..

• Für FeldbusverbindungenWenn Sie eine Profibus-Verbindung herstellen möchten, sollten Sie die folgende Option in Betracht ziehen: CI854; für andere Feldbustypen, FI830F könnte angemessener sein.
