ABB DO810 3BSE008510R1 Digital Output Module, 16 Channels, S800 System, 24V DC, 0.5A
ABB DO810 Digital Output Solenoid Valve Contactor Control Process Automation S800 System

ABB DO810 3BSE008510R1 Digitalausgangsmodul

Das ABB DO810 (3BSE008510R1) ist ein leistungsstarkes digitales Ausgangsmodul der S800 I/O-Serie, das für das ABB Ability™ System 800xA und andere ABB-Steuerungsplattformen entwickelt wurde. Dieses Modul bietet 16 Kanäle mit 24-V-DC-Stromversorgung und dient als zuverlässige Schnittstelle zwischen der Steuerung und Feldgeräten wie Magnetventilen, Relais, Schützen und Kontrollleuchten.



Mit robusten Schutzmechanismen und umfassender Diagnostik gewährleistet der DO810 einen stabilen und sicheren Betrieb auch in anspruchsvollen Industrieumgebungen.

  • Artikelnummer :

    DO810 3BSE008510R1

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Sweden

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.5kg

  • Produktbeschreibung

    ABB DO810 3BSE008510R1 Digitalausgangsmodul

    16-Kanal 24V DC Digitalausgangsmodul für S800 I/O-System

    ModellnummerDO810 3BSE008510R1
    HerkunftsortSchweden
    Abmessungen/Gewicht0,5 kg
    ZustandNeu und Original
    Garantie1 Jahr
    VersandbedingungenDHL, FedEx, TNT, EMS, UPS
    ZahlungTT / Western Union
    Lieferzeit3-5 Tage
    Service24-Stunden-Online-Service

    Hauptmerkmale und Vorteile

    • 16 hochdichte Ausgangskanäle: Bietet 16 digitale Ausgänge in einem kompakten Modul, wodurch der Hardwareaufwand reduziert und Platz im Schaltschrank gespart wird.

    • Stromquellenausgänge (Transistor): Treibt 24-V-Gleichstromlasten mit einem maximalen Dauerausgangsstrom von 0,5 A pro Kanal an.

    • Zwei isolierte Gruppen: Die 16 Kanäle sind in zwei einzeln isolierte Gruppen mit je 8 Kanälen unterteilt, wobei für jede Gruppe eine separate Prozessspannungsüberwachung erfolgt.

    • Umfassender Ausgangsschutz: Jeder Kanal verfügt über integrierte Funktionen Kurzschlussschutz (gegen Masse und bis zu 30 V), Überspannungsschutz, Und Überhitzungsschutz

    • OSP-Funktion (Ausgabe wie vordefiniert): Im Fehlerfall können die Ausgänge automatisch in einen vordefinierten sicheren Zustand versetzt werden, wodurch die Systemsicherheit erhöht wird.

    • Ausgabestatusanzeigen: Einzelne LED-Anzeigen für jeden Kanal sowie umfassende Modulstatus-LEDs (Run, Fault, Warning, OSP) für eine einfache Diagnose.

    • Hot-Swap-Unterstützung: Das Modul kann im laufenden Betrieb ohne Systemabschaltung ausgetauscht werden (bei Installation auf einer kompatiblen MTU).

    • Breiter Betriebstemperaturbereich: 0 °C bis +55 °C (horizontale Montage), geeignet für industrielle Umgebungen

    • Zertifizierung für Gefahrenbereiche: ATEX Zone 2 und cULus Klasse I Division 2 zertifiziert

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerABB
    ModellnummerDO810
    Artikelnummer3BSE008510R1
    ProdukttypDigitales Ausgangsmodul
    SerieS800 E/A / System 800xA
    Anzahl der Kanäle16
    SignalartStromerzeugung (Transistor), Strombegrenzung
    Ausgangsspannungsbereich10 bis 30 V Gleichstrom (Nennspannung: 24 V Gleichstrom)
    Maximaler Dauerausgangsstrom0,5 A pro Kanal
    IsolierungZwei isolierte Gruppen von je 8 Kanälen; gruppenweise vom Erdreich isoliert.
    Ausgangslast< 0,4 Ω
    Bemessungsisolationsspannung50 V
    Dielektrische Prüfspannung500 V Wechselstrom
    StrombegrenzungKurzschlussfest, strombegrenzter Ausgang
    Maximale Feldkabellänge600 Meter
    Stromaufnahme des Modulbusses (+5V)80 mA
    VerlustleistungTyp. 2,1 W
    Betriebstemperatur0 °C bis +55 °C (horizontal); +5 °C bis +55 °C (vertikal)
    Lagertemperatur-40 °C bis +70 °C
    Relative Luftfeuchtigkeit5 bis 95 %, nicht kondensierend
    SchutzklasseIP20 gemäß IEC 60529
    Abmessungen (B x H x T)45 x 119 x 102 mm
    GewichtCa. 0,18 - 0,2 kg
    ZertifizierungenCE, cULus (C1 Div 2, C1 Zone 2), ATEX Zone 2, Marine (ABS, BV, DNV, LR)

    Diagnose & Statusanzeige

    Der DO810 bietet umfassende Diagnosefunktionen für eine schnelle Fehlerbehebung:



    LED-AnzeigeFunktion
    Run (R)Das Modul befindet sich im normalen Betriebsmodus.
    Fehler (F)Das Modul hat einen internen Fehler festgestellt.
    Warnung (W)Warnzustand erkannt
    OSPDie Ausgänge wurden aufgrund eines Fehlers auf einen vordefinierten Zustand gesetzt.
    Kanal 1-16 StatusEine einzelne LED für jeden Ausgangskanal zeigt den EIN/AUS-Zustand an.

    Überwachungsfunktionen

    • Prozessspannungsüberwachung: Jede Gruppe verfügt über einen Spannungsüberwachungseingang; Kanalfehlersignale werden generiert, wenn die Prozessspannung ausfällt.

    • Kanalfehlerberichterstattung: Fehler werden über ModuleBus an die Steuerung zur Diagnose und Alarmbehandlung gemeldet.

    Schutzfunktionen

    Der DO810 ist mit mehreren Schutzebenen für einen zuverlässigen Betrieb ausgestattet:



    SchutzartBeschreibung
    KurzschlussschutzSchützt Ausgänge vor Kurzschlüssen gegen Masse oder bis zu 30 V
    ÜberspannungsschutzSchutzmechanismen gegen Spannungsspitzen jenseits der festgelegten Grenzwerte
    ÜbertemperaturschutzVerhindert thermische Schäden; der Strom wird bei Überlastung begrenzt.
    StrombegrenzungDer Ausgangsstrom wird bei Überlastung automatisch begrenzt.

    Systemintegration

    Der DO810 ist Teil des ABB S800 I/O-Systems und ist mit einer Reihe von Modulanschlusseinheiten (MTUs) für die Feldverdrahtung kompatibel:



    Kompatible MTUBeschreibung
    TU810Standard-MTU für S800-E/A-Module
    TU812Kompakte MTU für platzsparende Installationen
    TU814Erweiterte MTU mit zusätzlichen Verdrahtungsoptionen
    TU830MTU mit integrierter Terminierung für bestimmte Anwendungen
    TU833Optional, je nach Verdrahtungsanforderungen

    Integrationshinweise:

    • Modulschlüsselungscode: AA

    • Unterstützt Hot-Swap Ersatz (die Konfiguration muss konsistent bleiben)

    • Kompatibel mit den Serien AC 800M, AC 800F und Advant Controller.

    • Konfiguration und Diagnose über ABB Control Builder oder System 800xA Engineering-Tools

    Anwendungen

    Der ABB DO810 findet breite Anwendung in der industriellen Automatisierung und Prozesssteuerung:



    IndustrieAnwendung
    ProzessautomatisierungSteuerung von Ventilen, Pumpen und Motoren in Chemie-, Öl- und Gas- sowie Kraftwerken
    FabrikautomatisierungAnsteuern von Magnetventilen, Relais und Kontrollleuchten in Fertigungslinien
    MaschinenbauSteuerung von Aktuatoren in Verpackungs-, Druck- und Materialhandhabungsanlagen
    GebäudeautomationBeleuchtungs-, Heizungs-, Lüftungs- und Klimaanlagen sowie Zutrittskontrollsysteme
    Wasser & AbwasserPumpen- und Ventilsteuerung in Aufbereitungsanlagen
    EnergiemanagementLeistungsschalter- und Schaltanlagensteuerung

    Bestell- und Versandinformationen



    DetailInformation
    ZustandNeu & Original
    LagerstatusAuf Lager
    Garantie12 Monate
    VersandSchneller Versand nach Auftragsbestätigung
    UrsprungslandSchweden
HEISSE TAGS :

DO810

3BSE008510R1

DO810 3BSE008510R1 Ersatzteil

Eine Nachricht hinterlassen
Wenn Sie an unseren Produkten interessiert sind und mehr Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Thema : ABB DO810 3BSE008510R1 Digitalausgangsmodul

Verwandte Produkte

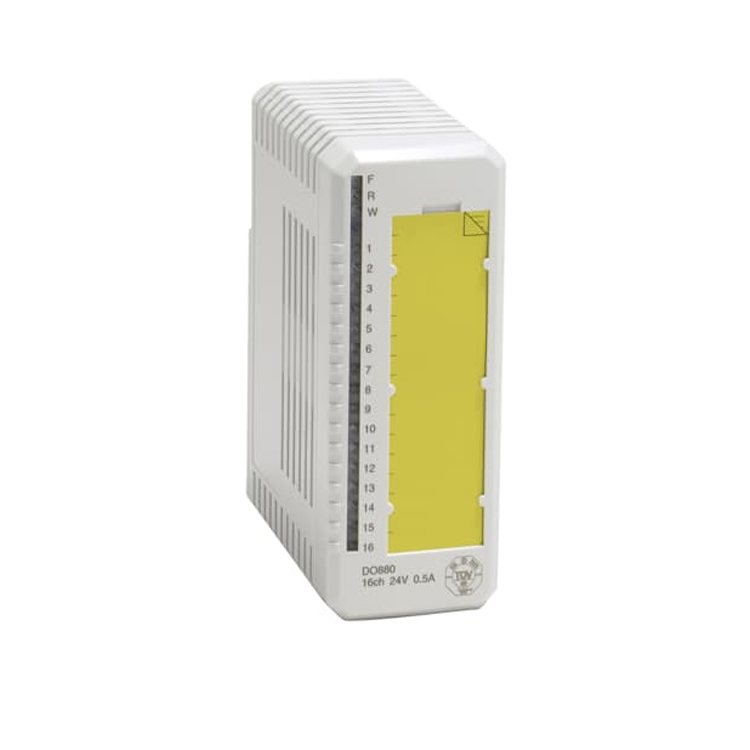

  • ABB DO880 3BSE028602R1 Digitalausgangsmodul HI S/R 16 Kanäle
