Der ABB DO801-eA (3BSE020510R2) ist ein 16-Kanal-Digitalausgangsmodul aus der S800/S800L I/O-Familie, das für die verteilten Steuerungssysteme (DCS) ABB System 800xA, AC 800M und Freelance entwickelt wurde.Seine Hauptfunktion besteht darin, Logikbefehle der Steuerung in 24-V-Gleichstrom-Schaltsignale umzuwandeln, um Feldgeräte wie Relais, Magnetventile, Kontrollleuchten und Aktoren anzusteuern. Dank seiner Source-Ausgänge, des integrierten Kurzschlussschutzes und der kompakten Bauweise ist dieses Modul eine zuverlässige Lösung für Anwendungen mit diskreten Ausgängen.
Artikelnummer :
DO801-EA 3BSE020510RBestellung (Mindestbestellmenge) :
1Zahlung :
EXWProduktursprung :
SwedenVerschiffungshafen :
Wuhan, Hubei, ChinaLieferzeit :
3-5 daysGewicht :
0.5kgProduktbeschreibung
ABB DO801-EA 3BSE020510R2 Digitalausgangsmodul auf Lager
| Modellnummer | DO801-EA 3BSE020510R2 |
| Herkunftsort | Schweden |
| Abmessungen/Gewicht | 0,5 kg |
| Zustand | Neu und Original |
| Garantie | 1 Jahr |
| Versandbedingungen | DHL, FedEx, TNT, EMS, UPS |
| Zahlung | TT / Western Union |
| Lieferzeit | 3-5 Tage |
| Service | 24-Stunden-Online-Service |
HART-Durchleitung:
Medien: Das System verfügt über eine Durchschleiffunktion und kann entweder als lokale E/A (S800) oder als Remote-E/A angeschlossen werden.
Zweck: Stellt HART-Daten für Clients, z. B. Fieldbus Builder, zur Verfügung.
Protokoll: HART-Protokoll
Softwareschnittstelle: Prozessdaten werden über ein 4–20-mA-Signal verarbeitet und als Anwendungsvariablen gespeichert. HART-Daten (Status- und Diagnosedaten) stehen über einen Durchschleifanschluss zur Verfügung.
Hardware-Schnittstelle: S800 E/A-Module AI845, AI895, AO845 und AO845; S900 E/A-Module AI930/931 und AO930
OPC-Schnittstelle: Ja, über einen HART-OPC-Server

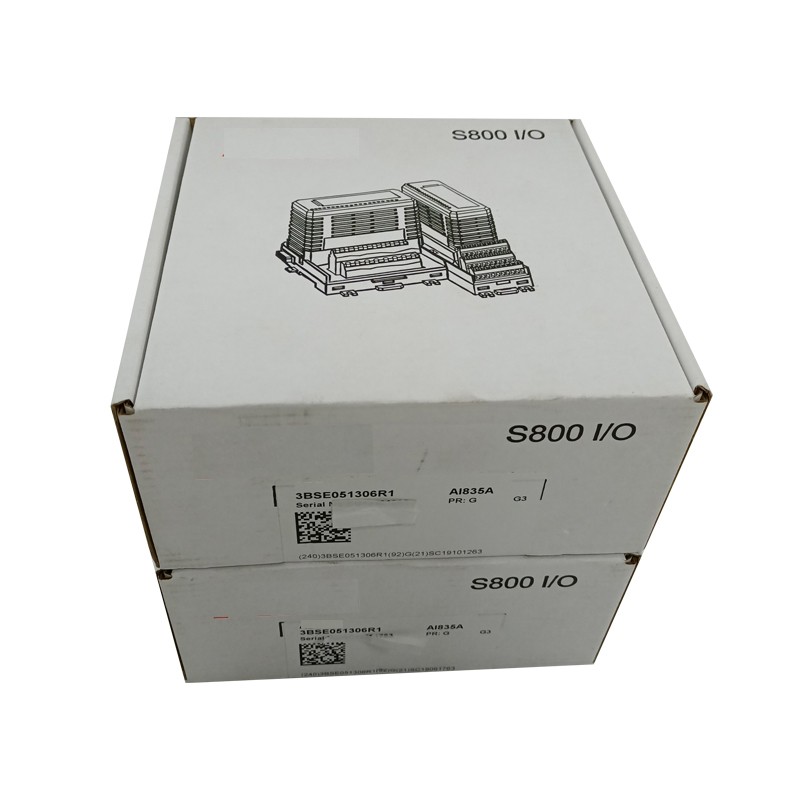

Verpackung & Lieferung
Um Frachtkosten zu sparen und Ihr Budget zu schonen, wählen wir eine umweltfreundliche Verpackung. Wir verwenden 3 cm dicke Schaumstoffplatten, um den Karton rundum auszukleiden und die Teile so zu schützen. Anschließend verpacken wir die Teile in Kartons. Sollten diese zu schwer sein, fertigen wir eine maßgefertigte Holzkiste an.VersandbedingungenDHL, FedEx, TNT, EMS, UPS.
Wichtigste Parameter und Merkmale
| Artikel | Spezifikationen / Funktionen |
|---|---|
| Anzahl der Kanäle | 16 Kanäle, in einer einzigen Gruppe angeordnet. |
| Ausgangssignaltyp | 24 V DC, Stromquelle (High-Side-Treiber). |
| Prozessspannungsbereich | 10 bis 32 V Gleichstrom (nominal 24 V Gleichstrom). |
| Maximaler Ausgangsstrom | 0,5 A pro Kanal, Dauerstrom; Kurzschlussstrombegrenzung. |
| Systemplattform | ABB S800/S800L E/A; kompatibel mit System 800xA, AC 800M und Freelance. |
| Schutzfunktionen | Kurzschluss-, Überspannungs- und Übertemperaturschutz pro Kanal. |
| Nennisolation | 50 V (Gruppe von Masse isoliert); 1500 V (Modul zu Bus). |
| Ansprechzeit | ≤ 2 ms (typisch). |
| Diagnostik | Status-LEDs für Fehler (F), Warnung (W) und den Ausgangszustand pro Kanal. |
| OSP-Funktion | Ausgabe wird bei Kommunikationsverlust auf vordefinierten Zustand zurückgesetzt. |
| Verlustleistung | Typischerweise 2,8 W. |
| Aktueller Verbrauch | ModuleBus +5V: ca. 80 mA. |
| Modulabschlusseinheiten | TU8xx-Serie (Standard S800) oder S800L-Basis (Kompakt). |
| Betriebstemperatur | -20 °C bis +70 °C. |
| Abmessungen (B x H x T) | 62 mm x 28 mm x 135 mm (ca.). |
| Gewicht | Ca. 0,2 kg bis 0,27 kg. |
| Zertifizierungen | CE. |
Kompaktes 16-Kanal-Design mit OSP-SicherheitDas herausragende Merkmal des Moduls ist seine 16-Kanal-Design in kompakter Bauformbietet eine platzsparende Lösung für diskrete Ausgangsanwendungen. Der Ausgabe auf vordefinierten Wert setzen (OSP)-Funktion ermöglicht es, Ausgänge im Falle eines Kommunikationsverlusts automatisch in einen benutzerdefinierten sicheren Zustand (ein/aus) zu versetzen und so ein deterministisches Verhalten bei Systemfehlern zu gewährleisten..
Kurzschlusssichere Quellenausgänge: Die DO801-eA verwendet Aktuelle Quellenausgänge (Quellentyp) mit integrierter Strombegrenzung, die einen robusten Kurzschlussschutz bietet und sich nach Behebung eines Fehlers automatisch wiederherstelltDiese Halbleiterkonstruktion eliminiert den Kontaktverschleiß und die Lichtbogenbildung, die bei Relaisausgängen auftreten können, und gewährleistet so eine lange Lebensdauer und hohe Zuverlässigkeit.
Breites Anwendungsspektrum und SystemkompatibilitätAls Teil der S800/S800L I/O-Familie unterstützt das Modul sowohl Standard-S800-I/O-Racks als auch das kompakte S800L-Remote-I/O-System.Die Bezeichnung „-eA“ kennzeichnet eine erweiterte Kommunikationsunterstützung, die die direkte Integration mit verschiedenen Steuerungssystemen über Protokolle wie Profibus-DP, Modbus TCP und EtherNet/IP ermöglicht..
Erweiterter Temperaturbereich und robustes DesignDas Modul arbeitet in einem breiten Temperaturbereich von -20 °C bis +70 °CDadurch eignet es sich für raue Industrieumgebungen wie Chemieanlagen, Kraftwerke und Bergbau.Die Gruppenisolation (50 V) und die Modul-Bus-Isolation (1500 V) tragen dazu bei, das Steuerungssystem vor feldseitigen elektrischen Störungen und Überspannungen zu schützen..
Der DO801-eA ist eine ideale Lösung für die digitale Ausgangssteuerung in der Prozess- und Hybridindustrie, einschließlich:
Allgemeine BetätigungAnsteuerung von Zwischenrelais, Magnetventilen und Kontrollleuchten.
Materialhandhabung: Steuerung von Förderbandabschnitten und Verpackungsmaschinen.
Stromerzeugung: Ansteuerung von Aktoren und Alarmmeldern in Kraftwerken.
Wasser & Abwasser: Betätigung von Ventilantrieben und Pumpensteuerungsrelais in Aufbereitungsanlagen.
Frage 1: Was ist die Hauptfunktion des Moduls DO801-eA?
A: Es handelt sich um ein digitales Ausgabemodul, das 16 Kanäle mit 24-V-DC-Ausgangssignalen bereitstellt, um Feldgeräte wie Relais und Magnetventile auf Basis von Logikbefehlen eines ABB S800/S800L E/A-Systems zu steuern..
Frage 2: Worin besteht der Hauptunterschied zwischen DO801-eA und einem Relaisausgangsmodul?
A: Der DO801-eA ist ein transistorbasiert (Festkörper) Ausgangsmodul mit einer maximalen Stromstärke von 0,5 A pro KanalEs ist für schnelles, wartungsfreies Schalten ausgelegt. Relaisausgangsmodule weisen typischerweise höhere Kontaktstrombelastbarkeiten auf, sind jedoch langsamer und haben eine begrenzte mechanische Lebensdauer.
Frage 3: Was bedeutet „aktuelle Bezugsquellen“ für das DO801-eA?
A: „Stromversorgung“ (oder Quellenausgang) bedeutet, dass der Ausgangsanschluss des Moduls die positive Spannung (+24 V) an die Last liefert. Die andere Seite der Last ist mit Masse (0 V) verbunden. Dies ist eine gängige Konfiguration zur Laststeuerung in SPS-Systemen..
Frage 4: Was sind die wichtigsten Schutzfunktionen des DO801-eA?
A: Der DO801-eA verfügt über integrierte Kurzschluss-, Überspannungs- und Übertemperaturschutz auf jedem AusgangskanalDer Kurzschlussschutz ist strombegrenzend und stellt sich nach Behebung des Fehlers automatisch wieder her.
Frage 5: Was ist die Funktion „Ausgabe auf vordefinierte Werte setzen“ (OSP)?
A: Die OSP-Funktion ermöglicht es dem Modul, seine Ausgänge im Falle eines Kommunikationsausfalls mit der Steuerung in einen vordefinierten sicheren Zustand zu versetzen. Dies gewährleistet ein deterministisches Verhalten bei Systemfehlern..
Frage 6: Welche Abschlusseinheiten (MTUs) sind mit dem DO801-eA kompatibel?
A: Das Modul ist kompatibel mit TU8xx-Serie MTUs für Standard-S800-I/O-Racks. Für das kompakte S800L-System wird eine spezielle Basis für die DIN-Schienenmontage verwendet. nicht direkt austauschbar mit der Standard-S800-TU8xx-Serie.
Frage 7: Was ist die maximale Feldkabellänge für den DO801-eA?
A: Die maximal empfohlene Feldkabellänge beträgt 600 Meter, um eine zuverlässige Signalübertragung über große Entfernungen innerhalb einer Anlage zu gewährleisten.
Frage 8: Was bedeutet die Bezeichnung -eA?
A: Das Suffix "-eA" kennzeichnet die Variante S800LEs wurde für kompakte und kostengünstige Remote-I/O-Anwendungen entwickelt. Es bietet die gleiche Kernfunktionalität, jedoch mit geringerem Platzbedarf und Profibus-Konnektivität zur Verwendung mit Freelance und anderen SPS-Systemen..
Das DO801-eA gehört zur ABB S800/S800L E/A-Familie. Nachfolgend sind wichtige verwandte Modelle aufgeführt:
| Produkt/Modell | Typ | Kurzbeschreibung |
|---|---|---|
| DO801-eA | Ausgewähltes Modul | 16-Kanal-Digitalausgangsmodul, 24-V-Gleichstromversorgung, 0,5 A pro Kanal, kurzschlussfest. |
| DO802-eA | Digitales Ausgangsmodul | 8-Kanal-Relaisausgangsmodul zum Schalten von AC/DC-Lasten bis zu 230 V. |
| DO810 | Digitales Ausgangsmodul | 16-Kanal-Digitalausgangsmodul mit einer Strombelastbarkeit von 2 A pro Kanal. |
| DI801-eA | Digitales Eingangsmodul | 16-Kanal-Digitaleingangsmodul für 24V-Gleichstromsignale. |
| AI801-eA | Analoges Eingangsmodul | 8-Kanal-Analogeingangsmodul zum Auslesen von Feldsensoren. |
