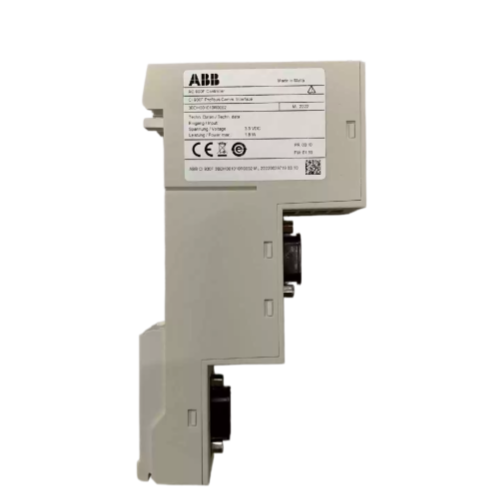

ABB CI930F 3BDH001010R0002 Kommunikationsschnittstellenmodul

Produktbeschreibung

ABB CI930F 3BDH001010R0002 Controller-Modul für Rack-I/O auf Lager

Wichtige Parameter

Kernmerkmale und Vorteile

• Hochgeschwindigkeits- und deterministische PROFIBUS-DP-KommunikationDas herausragende Merkmal des Moduls ist seine Unterstützung für PROFIBUS DP-V0/V1 mit Geschwindigkeiten bis zu 12 MBit/s Dies gewährleistet einen schnellen und deterministischen Datenaustausch mit Feldgeräten, was für zeitkritische Regelkreise von entscheidender Bedeutung ist. .

• PROFIBUS-Leitungsredundanz für hohe VerfügbarkeitDie CI930F unterstützt PROFIBUS-Leitungsredundanzwodurch ein redundanter Kommunikationspfad ermöglicht wird Fällt eine PROFIBUS-Leitung aus, schaltet das Modul automatisch auf die redundante Leitung um, um eine unterbrechungsfreie Kommunikation und die Systemverfügbarkeit zu gewährleisten. .

• Hot-Swap-Funktion für einfache WartungDas Modul unterstützt Hot-Swappingwodurch ein Online-Austausch ohne Systemabschaltung möglich ist. Dies ist unerlässlich für kontinuierliche Prozesse, bei denen Wartungsarbeiten ohne Betriebsunterbrechung durchgeführt werden müssen. .

• Nahtlose Integration mit AC 900FAls natives Modul für den Freelance AC 900F-Controller benötigt es nur einen Kopplerbus-Steckplatz auf dem CPU-Modul und bezieht seinen Strom direkt vom 24-V-Anschluss der Host-CPU, was die Installation vereinfacht. .

• Robustes IndustriedesignDas Modul ist für raue Industrieumgebungen konzipiert und hat einen Betriebstemperaturbereich von -20 °C bis +70 °C und Korrosionsschutz der Stufe G3 (ISA 71.04), wodurch eine zuverlässige Leistung auch unter anspruchsvollen Bedingungen gewährleistet wird .

Typische Anwendungen

Der CI930F ist eine Kernkomponente für die PROFIBUS-Netzwerkintegration in der Prozess- und Schwerindustrie unter Verwendung des Freelance AC 900F-Systems. :

• Prozessautomatisierung: Anschluss von PROFIBUS DP Feldgeräten (z. B. Druckmessumformer, Durchflussmesser, Ventilstellungsregler) in Chemie-, Öl- und Gas- sowie Pharmaanlagen.

• FabrikautomatisierungSchnittstellen zu Antrieben, Motorstartern und Remote-I/O in Produktionslinien und Materialflusssystemen .

• StromerzeugungIntegration mit Kessel- und Turbinensteuerungssystemen sowie Anlagenkomponenten .

Häufig gestellte Fragen (FAQ)

Frage 1: Was ist die Hauptfunktion des CI930F?
A: Es dient als PROFIBUS DP Master-Kommunikationsschnittstelle für den Freelance AC 900F-Controller, ermöglicht die Anbindung von Feldgeräten über PROFIBUS DP .

Frage 2: Worin besteht der Unterschied zwischen CI930F, CM772F und CI773F?
A: Der CI930F ist das empfohlene PROFIBUS DP Mastermodul für AC 900F, das Leitungsredundanz unterstützt. . Der CI773F ist außerdem ein PROFIBUS DP-Master für AC 700F und AC 900F, unterstützt jedoch keine Leitungsredundanz. . Der CM772F ist eine weitere PROFIBUS-Schnittstellenoption .

Frage 3: Unterstützt der CI930F PROFIBUS-Leitungsredundanz?
A: Ja, der CI930F unterstützt PROFIBUS-LeitungsredundanzBereitstellung hoher Verfügbarkeit für unternehmenskritische Netzwerke .

Frage 4: Ist das Modul im laufenden Betrieb austauschbar?
A: Ja, der CI930F unterstützt Hot-Swappingwodurch ein Austausch ohne Systemabschaltung möglich ist. .

Frage 5: Welche Softwarevoraussetzungen gelten für dieses Modul?
A: Das Modul benötigt Freelance-Software Version 2013 oder höher für einen ordnungsgemäßen Betrieb .

Frage 6: Was ist die maximale PROFIBUS-Übertragungsgeschwindigkeit?
A: Das Modul unterstützt Geschwindigkeiten von 9,6 kBit/s bis zu 12 MBit/s .

Frage 7: Welcher typische Leistungsbedarf besteht?
A: Das Modul verbraucht 1,8 W mit einer typischen Stromaufnahme von 80 mA über den 24-V-Anschluss des Host-CPU-Moduls .

Frage 8: Wie ist der aktuelle Lebenszyklusstatus des CI930F?
A: Laut dem offiziellen ABB-Hardware-Selektor ist die CI930F (3BDH001010R0002) Aktiv .

Empfohlene Modelle und verwandte Produkte

Das CI930F gehört zur Freelance AC 900F-Kommunikationsmodulfamilie von ABB. Nachfolgend finden Sie wichtige verwandte Modelle für ähnliche oder alternative Kommunikationsanforderungen:

Das richtige Modell auswählen

• Für neue AC 900F PROFIBUS-Netzwerke: Der CI930F ist die empfohlene Wahl, da sie Leitungsredundanz und Hochgeschwindigkeitskommunikation bietet..

• Für Systeme, die Leitungsredundanz erfordern: Der CI930F ist speziell mit dieser Funktion ausgestattet..

• Für CANopen/DeviceNet-KonnektivitätBetrachten Sie die CI910F Modul.
