ABB AI810 3BSE008516R1 Analog Input Module, 8 Channels, 24VDC, S800 System

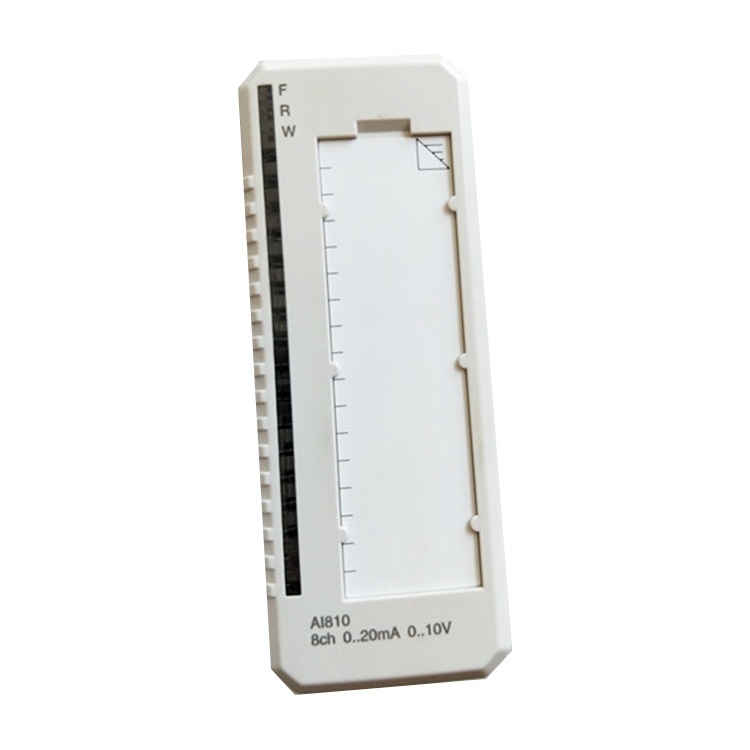

ABB AI810 module 3BSE008516R1 terminal block; selectable voltage/current input; 250Ω input resistance.
The ABB AI810 I/O module is mounted on the S800 rack with the MTU TU810 base and works with the controller.

ABB AI810 3BSE008516R1 Analogeingangsmodul

Der ABB AI810 (3BSE008516R1) ist ein 8-Kanal-Analogeingangsmodul für das ABB S800 I/O-System, das Teil des Ability™ System 800xA verteilten Steuerungssystems (DCS) und der Freelance-Prozessleitplattformen ist.Seine Hauptfunktion besteht darin, analoge Signale – wie z. B. 0–20 mA Strom oder 0–10 V Spannung von Messumformern und Sensoren – in 12-Bit-Digitalwerte für den Prozessregler umzuwandeln, wodurch eine präzise Messung von Druck, Temperatur, Durchfluss und Füllstand in industriellen Anwendungen ermöglicht wird.

  • Artikelnummer :

    AI810

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Estonia

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.5kg

  • Produktbeschreibung

    ABB AI810 3BSE008516R1 Analogeingangsmodul

    ModellnummerAI810 3BSE008516R1
    HerkunftsortEstland
    Abmessungen/Gewicht0,5 kg
    ZustandNeu und Original
    Garantie1 Jahr
    VersandbedingungenDHL, FedEx, UPS
    ZahlungTT
    Lieferzeit3-5 Tage
    Service24-Stunden-Online-Service

    HART-Durchleitung:

    Medien: Das System verfügt über eine Durchschleiffunktion und kann entweder als lokale E/A (S800) oder als Remote-E/A angeschlossen werden.

    Zweck: Stellt HART-Daten für Clients, z. B. Fieldbus Builder, zur Verfügung.

    Protokoll: HART-Protokoll

    Softwareschnittstelle: Prozessdaten werden über ein 4–20-mA-Signal verarbeitet und als Anwendungsvariablen gespeichert. HART-Daten (Status- und Diagnosedaten) stehen über einen Durchschleifanschluss zur Verfügung.

    Hardware-Schnittstelle: S800 E/A-Module AI845, AI895, AO845 und AO845; S900 E/A-Module AI930/931 und AO930

    OPC-Schnittstelle: Ja, über einen HART-OPC-Server

    DO880 3BSE028602R1

    Schlüsselparameter



    ArtikelSpezifikationen / Funktionen
    Anzahl der Kanäle8, unsymmetrische unipolare Eingänge
    Signalarten0…20 mA, 4…20 mA, 0…10 V, 2…10 V DC
    Auflösung12-Bit
    SystemplattformABB S800 E/A, kompatibel mit System 800xA und Freelance; erfordert MTU (z. B. TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU850)
    Aktualisierungszykluszeit8 ms
    MessfehlerMax. 0,1 %
    Isolierung1 Gruppe mit 8 Kanälen, geerdet; Bemessungsisolationsspannung 50 V; Durchschlagsfestigkeit 500 V AC
    EingangsimpedanzSpannung: 290 kΩ; Strom: 230–275 Ω
    DiagnostikFront-LEDs: Fehler (Fault), Betrieb (Run), Warnung (Warning); Überwachung der internen Stromversorgung
    Hot-Swap-FähigkeitJa, unterstützt den Online-Austausch ohne Systemabschaltung.
    Stromverbrauch1,5 W; +5 V Modulbus: 70 mA, +24 V Modulbus: 40 mA
    Abmessungen (B x H x T)45 mm × 119 mm × 102 mm
    GewichtCa. 0,2 kg

    Kernmerkmale und Vorteile

    • Flexibler Signaleingang und hohe GenauigkeitDas herausragende Merkmal des Moduls ist seine Unterstützung für beides. Spannungs- und Stromsignale auf jedem Kanal, konfigurierbar über Software, wodurch es sich an eine breite Palette von Feldsensoren anpassen lässt.Es bietet eine hohe Genauigkeit mit einem maximaler Fehler von 0,1 % und 12-Bit-Auflösung, wodurch zuverlässige Daten für die Prozesssteuerung gewährleistet werden.

    • Robuste Diagnose und SchutzDer AI810 ist auf Zuverlässigkeit ausgelegt und zeichnet sich durch folgende Merkmale aus: Gruppenisolation vom Boden aus zum Schutz vor elektrischen Störungen und FehlernDie Eingänge sind über PTC-Widerstände gegen Kurzschlüsse bis zu 30 V DC geschützt, und das Modul hält stand. HART-Kommunikation ohne das analoge Signal zu beeinträchtigenDie integrierte Diagnose und die LEDs vereinfachen die Fehlersuche..

    • Nahtlose Integration und Hot-Swap-FähigkeitAls Teil des modularen S800 I/O-Systems bietet der AI810 einfache Installation auf einer kompatiblen MTU und ist Hot-Swap-fähigDies ermöglicht den Modulaustausch ohne Systemabschaltung – entscheidend für die Minimierung von Ausfallzeiten in kontinuierlichen Prozessen.Es ist mit einer Vielzahl von MTUs kompatibel und für den Einsatz in explosionsgefährdeten Bereichen und in maritimen Umgebungen zertifiziert..

    Typische Anwendungen

    Der AI810 findet breite Anwendung in der Prozess- und diskreten Automatisierung, die eine hochdichte und präzise analoge Signalerfassung erfordert, wie zum Beispiel:

    • ProzessindustrieÜberwachung von Temperatur, Druck, Durchfluss und Füllstand in Chemie-, Petrochemie- und Kraftwerksanlagen.

    • Fabrikautomatisierung: Erfassung analoger Sensorsignale in Fertigungs-, Verpackungs- und Materialflusslinien.

    • Infrastruktur: Signalüberwachung in der Wasser-/Abwasseraufbereitung und im Management von Großanlagen.
