6ES7326-2BF41-0AB0 SIEMENS SIMATIC S7 Serie Ein-/Ausgabemodul

6ES7326-2BF41-0AB0 SIEMENS SIMATIC S7 Serie Ein-/Ausgabemodul

Der Siemens 6ES7326-2BF41-0AB0 ist ein ausfallsicheres digitales Ausgangsmodul für das SIMATIC S7-300-System, das folgende Merkmale aufweist: 8 digitale Ausgänge mit 24 VDC / 2 A pro KanalEs wurde für sicherheitskritische Anwendungen entwickelt und erfüllt die folgenden Normen: SIL 3 (IEC 61508), Kategorie 4 (EN 954-1) und PLe (ISO 13849) Mit integriertem Kurzschlussschutz, umfassender Diagnosefunktion und Unterstützung sowohl zentralisierter als auch verteilter (ET 200M) Konfigurationen bietet dieses Modul eine zuverlässige und sichere Steuerung von Magnetventilen, Schützen und Anzeigen in anspruchsvollsten industriellen Umgebungen.

  • Artikelnummer :

    6ES7326-2BF41-0AB0

  • Bestellung (Mindestbestellmenge) :

    1pc

  • Zahlung :

    T/T, Western Union

  • Produktursprung :

    Germany

  • Lieferzeit :

    3-5days

  • Gewicht :

    0.6kg

  • Produktdetails



    AttributSpezifikation
    ProdukttypSM 326 F-DO, ausfallsicheres digitales Ausgangsmodul
    Bestellnummer6ES7326-2BF41-0AB0
    SerieSIMATIC S7-300
    Anzahl der Ausgänge8 (ausfallsichere digitale Ausgänge)
    AusgabetypPM-Schaltung

    Elektrische Spezifikationen



    ParameterWert
    Nennlastspannung24 VDC (1L+, 2L+, 3L+)
    Ausgangsstrom pro Kanal2 A (Nennwert)
    Ausgangsstrombereich (0–40°C)7 mA bis 2 A (horizontal); 1 A (vertikal)
    Lampenlastkapazität5 W (max.)
    Reststrom (Signal "0")≤ 0,5 mA
    induktive AbschaltspannungsbegrenzungL+ (-33 V)

    Stromverbrauch und Leistungsverlust



    ParameterWert
    von Lastspannung 1L+75 mA (max.)
    von Lastspannung 2L+ (Leerlauf)100 mA (max.)
    von Lastspannung 3L+ (Leerlauf)100 mA (max.)
    vom Backplane-Bus 5 VDC100 mA (max.)
    Leistungsverlust (typ.)12 W

    Schaltleistung



    LastartMaximale Schaltfrequenz
    ohmsche Last30 Hz
    Induktive Last2 Hz
    Lampenlast10 Hz

    Aktuelle Gruppenbewertungen



    InstallationsausrichtungTemperaturMaximaler Gesamtstrom pro Gruppe
    HorizontalBis zu 40 °C7,5 A
    HorizontalBis zu 60 °C5 A
    VertikalBis zu 40 °C5 A

    Diagnose & Schutz



    BesonderheitVerfügbarkeit
    KurzschlussschutzJa (elektronisch)
    DiagnosealarmeJa
    Status-LEDsJa
    SicherheitsintegritätsniveauSIL 3 (IEC 61508), Kategorie 4 (EN 954-1), PLe (ISO 13849)

    Mechanische Spezifikationen



    ParameterWert
    Erforderlicher Frontanschluss40-polig
    Breite80 mm
    Höhe125 mm
    Tiefe120 mm
    GewichtCa. 0,45 kg

    Kabellänge



    KabeltypMaximale Länge
    Abgeschirmt200 m (für SIL 3, Kat. 4-Konformität)

    Empfohlene Alternativmodelle



    ModellnummerBeschreibungHauptunterschiede
    6ES7326-2BF10-0AB0SM 326 F-DO, 10 x 24VDC/2A10 Ausgänge (gegenüber 8), geringere Verlustleistung (6 W gegenüber 12 W), 25-Hz-Widerstandsschaltung, max. Gruppenstrom 10 A
    6ES7322-1FH00-0AA0SM 322, 16 DO, 120/230 V AC, 1 AStandardausführung (nicht ausfallsicher), 16 AC-Ausgänge, 1 A/Kanal, Sicherungsschutz
    6ES7322-1FF01-0AA0SM 322, 8 DO, 120/230 V AC, 2 AStandardausführung (nicht ausfallsicher), 8 AC-Ausgänge, 2 A/Kanal, Sicherungsschutz
    6ES7322-8BF00-0AB0SM 322, 8 DO, 24 V DC, 0,5 AStandardausführung (nicht ausfallsicher), 8 DC-Ausgänge, niedrigerer Strom, Diagnosefunktion



    Empfehlung für den Sonderverkauf

    6GK1503-3CB006ES7416-3XR05-0AB0
    6EP1334-2BA206ES7972-0BA12-0XA0
    6EP1333-2AA006ES7138-4FR00-0AA0
    6EP4135-0GB00-0AY06ES7136-6BA00-0CA0
    6ES7153-1AA03-0XB06ES7158-0AD01-0XA0
    6ES7321-1BL00-0AA06ES7193-4CC20-1AA0
    6ES7331-7NF00-0AB06ES7193-4CB20-0AA0



    Frage 1: Worin besteht der Unterschied zwischen diesem Modul und dem 6ES7326-2BF10-0AB0?

    A: Das Angebot 6ES7326-2BF10-0AB0 10 Ausgänge (gegenüber 8 beim 2BF41), mit einer geringeren typischen Verlustleistung von 6 W (gegenüber 12 W), einer höheren ohmschen Schaltfrequenz (25 Hz gegenüber 30 Hz beim 2BF41) und einer höheren Gesamtstrombelastbarkeit (10 A gegenüber 7,5 A). Der 2BF41 zeichnet sich durch eine höhere Schaltfrequenz für ohmsche Lasten aus. .

    Frage 2: Wie lang darf das Kabel des Moduls maximal sein und warum ist diese Länge begrenzt?

    A: Für die Einhaltung von SIL 3 / Kategorie 4 beträgt die maximale Länge des geschirmten Kabels 200 Meter Diese Einschränkung gewährleistet die Integrität der ausfallsicheren Signalübertragung und der Diagnosefunktionen, die für hohe Sicherheitsintegritätsniveaus erforderlich sind.

    Frage 3: Benötige ich für die Installation einen speziellen Frontanschluss?

    A: Ja, das Modul benötigt ein 40-poliger Frontanschluss Dieser Anschluss bietet die notwendige Schnittstelle für alle 8 digitalen Ausgangskanäle sowie die erforderlichen Stromversorgungsanschlüsse (1L+, 2L+, 3L+).

HEISSE TAGS :

Siemens 6ES7326-2BF41-0AB0 SPS-Steuerung

Siemens S7-300 Ausfallsichere digitale Ausgangs- und Eingangsmodule

SIL3 SPS-Sicherheitsmodul

Eine Nachricht hinterlassen
Wenn Sie an unseren Produkten interessiert sind und mehr Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Thema : 6ES7326-2BF41-0AB0 SIEMENS SIMATIC S7 Serie Ein-/Ausgabemodul

Verwandte Produkte

  • Neues und originales ABB UNS 0885a-Z.V1 3BHB006943R0001 DCS-Modul auf Lager
    Neues und originales ABB UNS 0885a-Z.V1 3BHB006943R0001 DCS-Modul auf Lager

    Die Teilenummer ABB UNS 0885a-Z V1 (3BHB006943R0001) weist in verschiedenen Quellen eine Vielzahl widersprüchlicher Beschreibungen auf.Auf Grundlage der konsistentesten, herstellerseitigen Daten wird es als ein Konverter-Anzeigetafel für die UNITROL UN 5000 Wandlersystem.

  • Neues und originales ABB UNS 0017a-P.V1 HIEE305106R0001 DCS-Modul auf Lager
    Neues und originales ABB UNS 0017a-P.V1 HIEE305106R0001 DCS-Modul auf Lager

    Der ABB UNS 0017a-P V1 (HIEE305106R0001) ist ein Auslöseplatine (Zündplatine) Entwickelt für ABB UNITROL 6000 X-Power statische Erregersysteme und ältere Hochleistungsthyristor-Umrichterschränke. Die Platine ist für Umgebungen mit hohem elektromagnetischem Rauschen ausgelegt, wie sie typischerweise bei der Energieerzeugung und bei Anwendungen mit schweren industriellen Antrieben vorkommen.

  • Neue und originale ABB UNS 1860b-P 3BHB001336R0001 Messschnittstellenkarte auf Lager
    Neue und originale ABB UNS 1860b-P 3BHB001336R0001 Messschnittstellenkarte auf Lager

    Der ABB UNS 1860b-P V1 (3BHB001336R0001) ist ein Messschnittstellenplatine (MUB) Entwickelt für ABB UNITROL 5000/6000 statische ErregersystemeDieDer Vorstand führt folgende Aufgaben aus: hochpräzise Isolierung, Filterung und A/D-Wandlung, Umwandlung von Rohfeldsignalen in digitale Daten für den Erregungsregler (CPU) über den Backplane-Bus.

  • Neu auf Lager: Siemens 6ES7317-2EK14-0AB0 SIMATIC S7-300 CPU 317-2 PN/DP-Steuerung

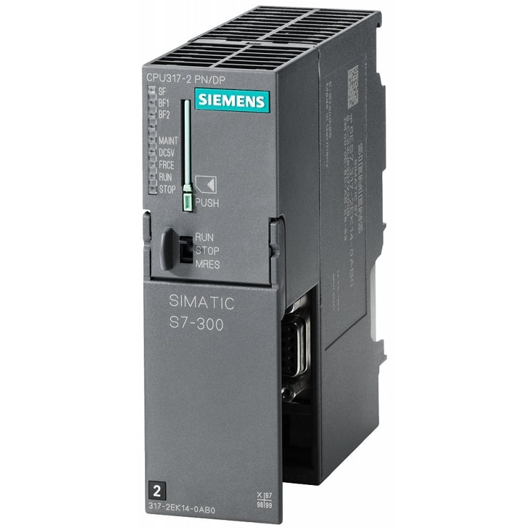

    Neu auf Lager: Siemens 6ES7317-2EK14-0AB0 SIMATIC S7-300 CPU 317-2 PN/DP-Steuerung
